Die Einschaltzeit ist mit 0,05 ms rund doppelt so schnell wie bei vergleichbaren Bauteilen anderer Hersteller. Mit typischerweise 80 μs bringt die integrierte Turn-off-Schaltung die schnellste Abschaltzeit für einen MOSFET-Treiber im kompakten SOP-4-Format. Der Vishay Photovoltaik-MOSFET-Treiber ist derzeit der einzige seiner Art in dieser Gehäusegröße mit einer Isolationsspannung von 3.750 V und einer typischen Leelaufausgangsspannung von 8,5 V.

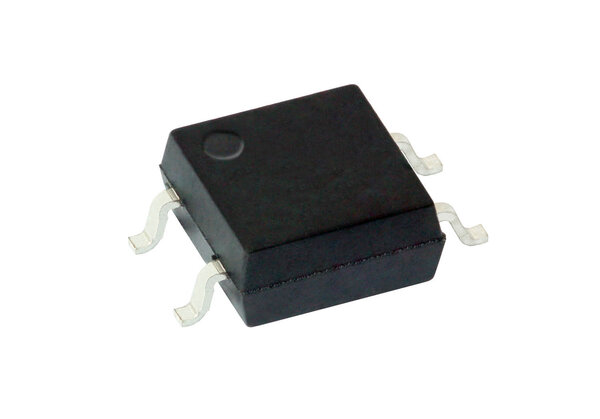

Der optisch isolierte VOMDA1271 ist mit einer AIGaAs-Infrarot-LED (IRLED) ausgestattet, deren Licht von einem Photovoltaik-Gate-Array absorbiert wird und so die Spannung zum Einschalten eines MOSFET erzeugt. Diese Konstruktion erspart eine externe Stromversorgung und senkt die Kosten durch das vereinfachte Design. Für noch mehr Designflexibilität kann der Treiber über den GPIO-Pin eines Mikrocontrollers angesteuert werden. Er ist halogenfrei, RoHS-konform und u. a. für den Einsatz in Vorladeschaltungen, Wandladegeräten und Batteriemanagementsystemen (BMS) für Elektro- und Hybridelektrofahrzeuge (EV und HEV) vorgesehen.
Benefits im Überblick:
- Eingebauter Schnellabschaltkreis
- Keine zusätzliche Stromversorgung nötig
- SOP-4-Gehäuse
- RoHS-konform und halogenfrei
- Ansteuerung über Mikrocontroller
Anwendungsbeispiele:
- Automotive-Industrie, z. B. Elektro- und Hybridelektrofahrzeuge
- Erneuerbare Energien
- Energiespeichersysteme
Weitere Informationen zum Photovoltaik-MOSFET-Treiber VOMDA1271 von Vishay und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.
