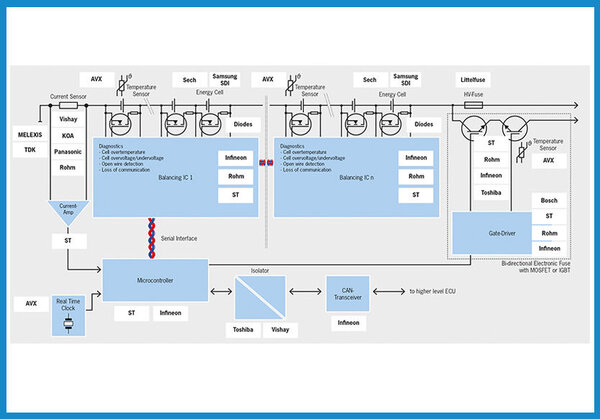

Den typischen Aufbau eines Batteriezellenmanagementsysems zeigt das Bild: Die Energiezellen sind hier in einer Reihenschaltung angeordnet. Für das Balancing ist jeder Zelle ein Widerstand mit Schalttransistor parallel geschaltet. Die Ansteuerung dieser Schalter übernehmen Balancing-ICs, die über eine serielle Schnittstelle miteinander kommunizieren. Übergeordnet überwacht und steuert ein Mikrocontroller die Funktionen des Zellenmanagements.
Eine bidirektionale elektronische Sicherung regelt auf Anforderung oder im Fehlerfall auch die Trennung der Batterie von der Last oder vom Ladegerät. Links oben findet sich die Stromsensorik, hier als Shuntwiderstand mit Signalaufbereitung ausgeführt, alternativ können auch Magnetfeld-empfindliche Sensor-ICs diese Aufgabe übernehmen.
