Vishay Intertechnology stellt drei neue Typen von oberflächenmontierbaren Standard-Gleichrichtern für den Automobilbereich vor. Die SE20Nx (2 A), SE30Nx (3 A) und SE40Nx (4 A) bieten platzsparende Lösungen mit hohem Wirkungsgrad und arbeiten zuverlässig bei Betriebstemperaturen von -55 °C und +175 °C.

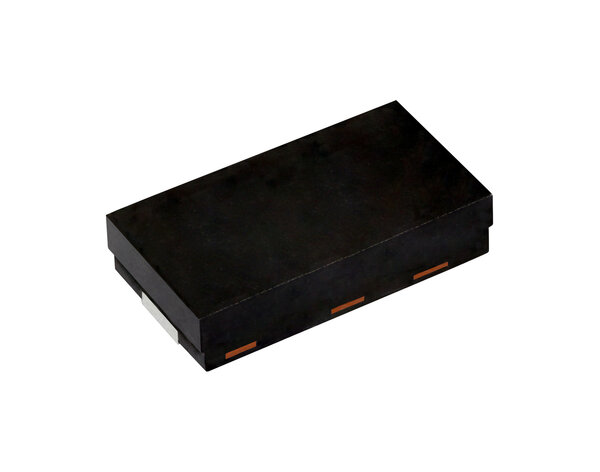

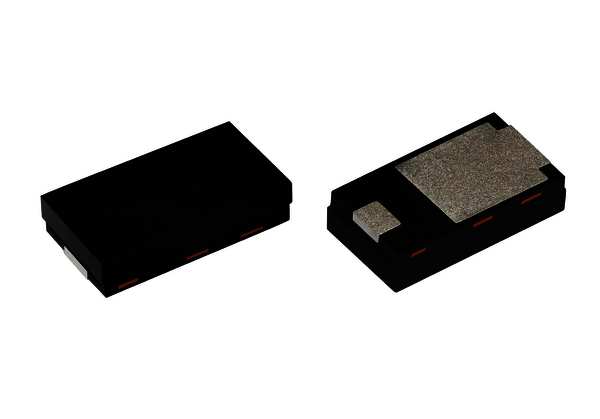

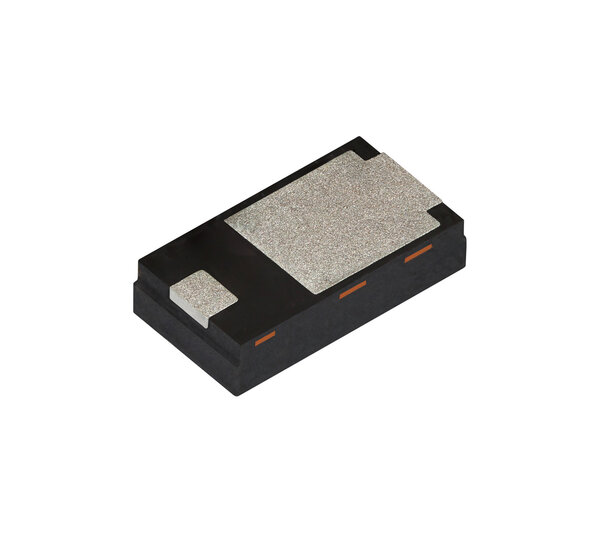

Das DFN3820A-Gehäuse zeichnet sich mit kompakten 3,8 mm x 2,0 mm und einer Höhe von gerade einmal 0,88 mm durch extrem geringe Abmessungen und eine besonders flache Bauform aus.
Im Vergleich zu Bauteilen im SMP-Gehäuse (DO-220AA) mit derselben Grundfläche bieten die SE20Nx, SE30Nx und SE40Nx ein um 12 % niedrigeres Profil, liefern dabei aber eine doppelt so hohe Strombelastbarkeit. Diese überragende thermische Leistung ist dem optimierten Kupfermassendesign und der fortschrittlichen Die-Placement-Technologie der Bauelemente zu verdanken und ermöglicht den Betrieb bei höheren Nennströmen. So ist optimaler Schutz der Polarität von Stromleitungen und Schutz von Schiene zu Schiene in kommerziellen, industriellen und automobilen Anwendungen realisierbar.
Zusätzliche Benefits:
- AEC-Q101-qualifiziert
- Typischer Leckstrom in Sperrrichtung weniger als 0,1 μA
- Niedriger Durchlassspannungsabfall von bis zu 0,86 V reduziert Leistungsverluste und verbessert den Wirkungsgrad
- ESD-Fähigkeit gemäß IEC 61000-4-2, Luftentladungsmodus
- Ideal für die automatische Bestückung
- MSL-1, gemäß J-STD-020, LF-Spitzenwert von 260° C
- RoHS-konform und halogenfrei
Anwendungsbeispiele:
- Konnektivität: Telekom-Mobilfunk- und Festnetzinfrastruktur, Telekom-Mobilgeräte
- Endverbraucher: Unterhaltungselektronik, Haushaltsgeräte, Gesundheit und Pflege
- Mobilität: Automobil, landwirtschaftliche Geräte, Mikromobilität
- Industrie: Automatisierung, Haus- und Gebäudesteuerung, Antriebe
Übersicht der Produkt-Spezifikationen:
Part Number | IF(AV) (A) | VRRM (V) | IFSM (A) | VF at IF and TJ | TJ Max. (°C) | |||
Automotive | Non-Automotive | VF (V) | IF (A) | TJ (°C) | ||||
SE20NDHM3 | SE20ND-M3 | 2 | 200 | 32 | 0,86 | 2 | 125 | 175 |
SE20NGHM3 | SE20NG-M3 | 2 | 400 | 32 | 0,86 | 2 | 125 | 175 |
SE20NJHM3 | SE20NJ-M3 | 2 | 600 | 32 | 0,86 | 2 | 125 | 175 |
SE30NDHM3 | SE30ND-M3 | 3 | 200 | 40 | 0,86 | 3 | 125 | 175 |
SE30NGHM3 | SE30NG-M3 | 3 | 400 | 40 | 0,86 | 3 | 125 | 175 |
SE30NJHM3 | SE30NJ-M3 | 3 | 600 | 40 | 0,86 | 3 | 125 | 175 |
SE40NDHM3 | SE40ND-M3 | 4 | 200 | 60 | 0,86 | 4 | 125 | 175 |
SE40NGHM3 | SE40NG-M3 | 4 | 400 | 60 | 0,86 | 4 | 125 | 175 |
SE40NJHM3 | SE40NJ-M3 | 4 | 600 | 60 | 0,86 | 4 | 125 | 175 |
Weitere Informationen zu den SE20Nx, SE30Nx und SE40Nx Standard-Gleichrichter von Vishay Intertechnology und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.
