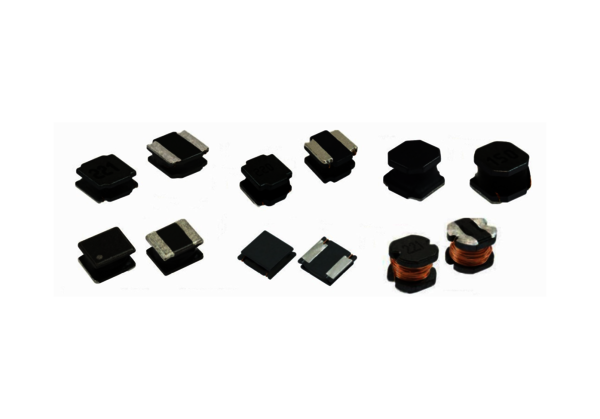

Die drahtgewickelte Ferritkern-Konstruktion ermöglicht einen niedrigen Innenwiderstand, verbesserten Wirkungsgrad und reduziert Kriechströme. Zur magnetischen Abschirmung ist der Ferritkern mit in Epoxidharz eingebettetem Eisen ummantelt
| Typ | Größe in mm | Abschirmung | Induktivitätsbereich |
| IDCP-2218-01 | 5,8 x 5,2 x 4,5 | - | 1 µH bis 680 µH |
| IDCP3020-01 | 7,8 x 7,0 x 5,3 | - | 1 µH bis 2.200 µH |
| IDCS3014 | 7,6 x 7,6 x 3,5 | + | 3,3 µH bis 470 µH |
| IFDC2020CZ | 6,0 x 6,0 x 3,0 | + | 2,2 µH bis 470 µH |
| IFDC2525DZ | 7,0 x 7,0 x 4,0 | + | 1,5 µH bis 1.000 µH |
| IFDC3030EZ | 7,8 x 7,8 x 5,0 | + | 1,0 µH bis 470 µH |
| IFDC5050JZ | 12,5 x 12,5 x 10,0 | + | 1 µH bis 1.200 µH |
| IFSC1616AH-01 | 4,0 x 4,0 x 1,8 | + | 0,33 µH bis 330 µH |
| IFSC-2020BZ-01 | 5,0 x 5,0 x 2,0 | semi | 2,2 µH bis 10 µH |
| IFSC2020DE-02 | 6,0 x 6,0 x 4,5 | + | 180 µH |
| IFSC2020DZ-01 | 5,0 x 5,0 x 4,0 | + | 0,22 µH bis 10 µH |
| IFSC3232DB-02 | 8,0 x 8,0 x 4,2 | + | 0,82 µH bis 470 µH |
Beispiele für Anwendungen:
- Energiespeicherung, Rauschunterdrückung und -filterung bei DC / DC-Wandlern und LC-Filtern für:
- Tragbare Unterhaltungselektronik
- Unterhaltungsgeräte wie Fernsehgeräte, Soundbars, Audio- und Spielsysteme
- Allgemeine Datenverarbeitungsgeräte wie Desktops, Monitore und Scanner
- Haushaltsgeräte
Weitere Informationen zu der Portfolioerweiterung an Induktivitäten von Vishay und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com. |
