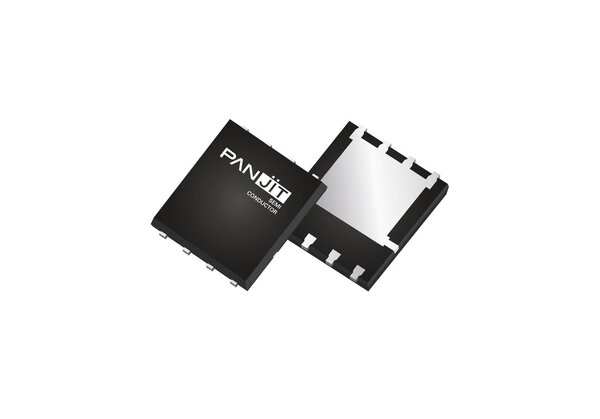

PANJIT optimiert konstant die Leistung der Mittelspannungs-MOSFETs für eine effizientere Stromversorgung bei geringerem Energieverbrauch und bietet die Transistoren für die Automobilindustrie sowohl als Standard- als auch als Logic-Level-Bauteile an. Die 30 V und 40 V N-Kanal-Leistungs-MOSFETs verfügen über die fortschrittliche Trench-Technologie für eine hervorragende Leistungszahl (FOM - Ron x Qg), niedrigeren RDS(on) und geringeren Widerstand und liefern eine Sperrschichttemperatur von bis zu +175 °C. Zudem reduziert das neue Design Leitungs- und Schaltverluste und erhöht gleichzeitig die elektrische Leistung. Dafür stehen Standard-Level und Logic-Level zur Verfügung. Die Verwendung der neuen PANJIT-MOSFETs bietet Entwicklern klare Vorteile für ein optimiertes Schaltungsdesign.
Merkmale im Überblick:
- AEC-Q101-qualifiziert und PPAP-fähig
- Niedriger RDS(on) zur Minimierung von Leitungsverlusten
- Hervorragende Leistungskennzahl (FOM) zur Minimierung der Treiberverluste
- Sperrschichttemperatur von +175 °C
- Sparsames PCB-Layout
Anwendungsbeispiele:
- Antrieb von Motoren
- Öl- und Wasserpumpen
- Infotainment
- ADAS
- Sensorik
- Energieversorgung
- Batteriemanagementsysteme
Übersicht der verfügbaren 30 V und 40 V LV-Automotive-MOSFETs:
Package | VDS | VGS | ID | RDS(on) Max. (mΩ) | Ciss typ. | VGS(th) Max. | Qg Typ. (nC) | |||
V | ±V | A | 10 V | 7 V | 4.5 V | pF | V | 10 V | ||
DFN3333-8L | 40 | 20 | 43 | 9.1 | - | 12.5 | 778 | 2.3 | 13 | |
DFN3333-8L | 40 | 20 | 64 | 5.6 | - | 7.9 | 1320 | 2.3 | 20 | |
DFN5060-8L | 40 | 20 | 48 | 8.8 | - | 12.1 | 778 | 2.3 | 13 | |
DFN5060-8L | 40 | 20 | 85 | 5.3 | - | 7.4 | 1320 | 2.3 | 20 | |
DFN5060-8L | 40 | 20 | 130 | 3.3 | - | 4.3 | 2851 | 2.3 | 41 | |
DFN5060B-8L | 40 | 20 | 37 | 12.3 | - | 15.7 | 778 | 2.3 | 13 | |
PJD80N04S-AU | TO-252AA | 40 | 20 | 190 | 2.1 | - | 2.6 | 4950 | 2.3 | 75 |
DFN3333-8L | 40 | 20 | 40 | 10.4 | - | - | 673 | 3.5 | 9.5 | |
DFN3333-8L | 40 | 20 | 61 | 6.3 | - | 7.7 | 1283 | 3.5 | 23 | |
DFN5060-8L | 40 | 20 | 45 | 10 | 12.4 | - | 673 | 3.5 | 9.5 | |
PJQ5546V-AU | DFN5060-8L | 40 | 20 | 79 | 5.9 | 7.3 | - | 1283 | 3.5 | 23 |
DFN5060-8L | 40 | 20 | 120 | 3.6 | 4.6 | - | 2544 | 3.5 | 34 | |
DFN5060-8L | 40 | 20 | 136 | 3 | 3.6 | - | 3050 | 3.5 | 43 | |
Weitere Informationen zu den 30 V und 40 V MV-Automotive MOSFETs von PANJIT und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.
