AEC-Q101-qualifizierter Schottky für Komfortsysteme, BMS und BDU
Die SK14-AQ von Diotec ist eine universell einsetzbare Verpolungsschutzdiode für elektronische Schaltungen in Kraftfahrzeugen, die mit einer Versorgungsspannung von 12 V betrieben werden. Diese Spannung wird nicht nur in Autos mit herkömmlichen Verbrennungsmotoren, sondern auch in Elektrofahrzeugen (EVs) verwendet. In EVs laufen die Komfortsysteme mit einer 12-V-Versorgung, ebenso wie so wichtige Schaltungen wie das Batteriemanagementsystem (BMS) oder die Batterietrenneinheit (BDU). Das BMS kümmert sich um den Ladezustand und die Temperatur der Batterie und gleicht die einzelnen Zellen aus. Die BDU trennt die für den Motorantrieb verwendete Hochspannungsbatterie und wird vom 12-V-Niederspannungssystem versorgt. Diese Schaltungen verbrauchen typischerweise einige 100 mA Strom. Die Nennleistung von 1 A / 40 V des SK14-AQ kann diesen Bereich problemlos abdecken. Er ist im Standard DO-214AC/SMA-Gehäuse aufgebaut und vollständig nach AEC-Q101 qualifiziert.
Merkmale:
- Universeller Einsatz
- AEC-Q101 qualifiziert
- Niedriger Vorwärtsspannungsabfall
Anwendungen:
- Schutz vor Verpolung
- Automobilelektronik
- Komfortable Systeme
- EV-Batterie-Management-System (BMS)
- EV-Batterietrenneinheit (BDU)
Spezifikationen:
- 1 A durchschnittlicher Vorwärtsstrom (IFAV)
- 40 V repetitive Rückwärtsspannung (VRRM)
- 32 V DC Blockierspannung (VDC)
- Typische Vorwärtsspannung 0,4 V bei 1 A und 125°C (VF)
- Qualifiziert nach AEC-Q101

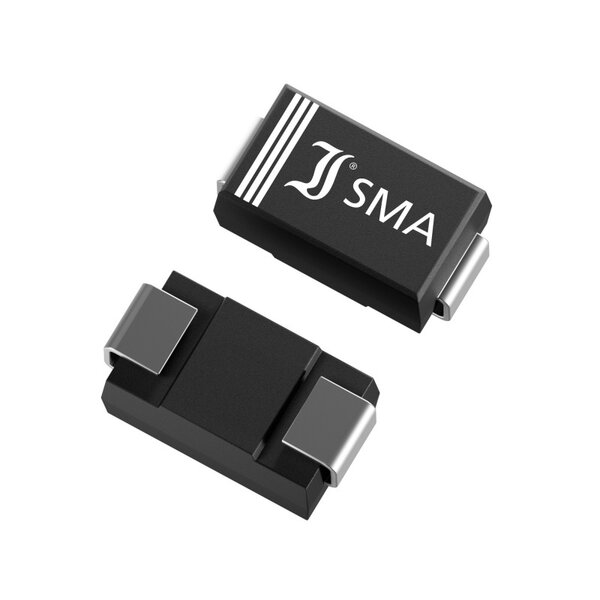

- DO-214AC/SMA Gehäuseumriss
