AX/MA Steckverbinder - vielseitige Leiterplattensteckverbinder

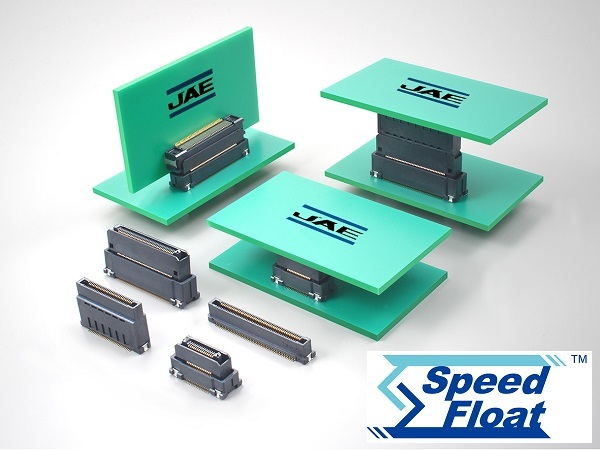

2019 brachte JAE die AX01-Serie von Board-to-Board-Steckverbindern auf den Markt, die über eine Zwei-Punkt-Kontaktstruktur verfügen und eine automatisierte Montage sowie Hochgeschwindigkeitsübertragungen (8Gbps+) unterstützen. Im Jahr 2021 brachte JAE die Steckverbinder der Serie MA01 für Automobilanwendungen auf den Markt.
Die AX01- und MA01-Steckverbinder sind in 88 Kombinationen, mit 8 verschiedenen Anschlüssen (30-140) und 11 Höhen (8-30 mm) erhältlich.
Sowohl die AX01- als auch die MA01-Serie verfügen über ein schwimmendes Kontaktsystem mit einer Toleranz von ±0,5 mm in X- und Y-Richtung. Damit können Positionsverschiebungen und Ausrichtungsfehler während automatisierter Montage- und Zusammenbauprozesse ausgeglichen werden. Darüber hinaus können die Steckverbinder der Serie MA01 bei Betriebstemperaturen von bis zu 125°C in der Automobilindustrie eingesetzt werden. Die Zwei-Punkt-Kontaktstruktur bietet eine äußerst zuverlässige Verbindung und gewährleistet eine ununterbrochene Kontinuität, selbst wenn ein Kontaktpunkt durch einen Fremdkörper blockiert wird. Schließlich erreichen die AX01- und MA01-Serien hohe Übertragungsgeschwindigkeiten von mehr als 8 Gbit/s und unterstützen 10GBASE-KR- und PCIe Gen3-Übertragungen.
Funktionen und Vorteile
- Schwimmendes Kontaktsystem: hohe Kontaktzuverlässigkeit
- Einfache Handhabung, automatisierte Bestückung
- 10GBASE-KR: 10 Gigabit Ethernet Übertragung
- PCIe Gen3 (PCIExpress 3.0): serieller Busstandard mit 8 Gbps Datenübertragungsrate
- Sichtbare Lötstellen zur Vereinfachung visueller Inspektionen
Anwendungen
- Fahrerlose Transportsysteme
- IoT und cloud Technologie
- Roboter und Werkzeugmaschinen
- Messgeräte
