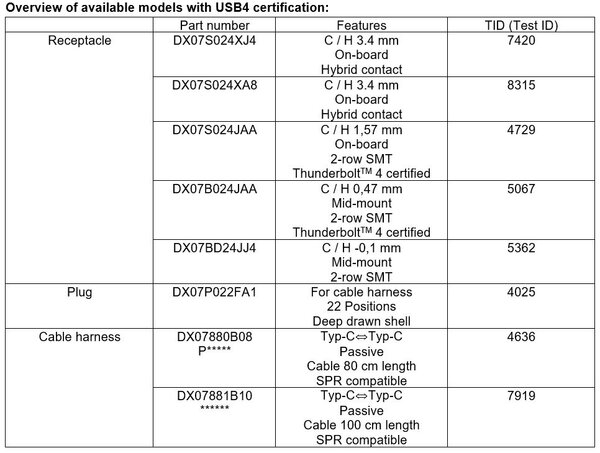

Die Reihe beinhaltet folgende Bauteile:

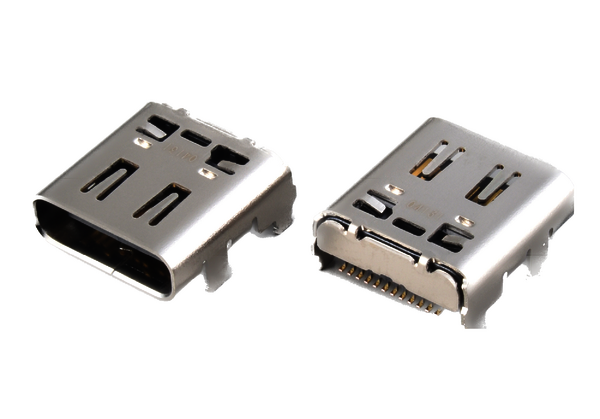

- Buchsen als Onboard- (Hybrid oder SMT) und Mid-Mount- (SMT) Versionen:
Hier wurde das interne Design optimiert, um die Signalintegritätsleistung zu verbessern. Neu ist, dass Steckverbinder nun SI-Tests erfolgreich durchlaufen müssen, um die USB4 40 Gbps (Gen 3)-Zertifizierung zu erhalten.
Der DX07S024JAAR1100 beispielsweise ist ein I/O-Connector, der in 24 Positionen flexibel, rechtwinklig eingesetzt werden kann. Mit einem Nennstrom von maximal 5 A und eine Nennspannung von 48 Vrms, sowie einem initialen Kontaktwiderstand von 40 mΩ bzw. Isolierwiderstand von mindestens 100 MΩ, eignet sich dieses Bauteil für den Einsatz in PCs, Tablets, VR/AR- und SSD-Applikationen.
- Steckverbinder:
Der Stecker von JAE wurde als Golden Plug in die offizielle Testvorrichtung für den USB4-Zertifizierungstest aufgenommen. Wichtig: Stecker können keine direkte USB4 40 Gbps-Zertifizierung erhalten. Die USB 3.2 Gen 2-Zertifizierung ist die höchstmögliche Leistungszertifizierung für Stecker und kann in USB4 40 Gbps-zertifizierten Kabelbäumen verwendet werden. JAE hat eigens für diesen Einsatz einen neuen Steckverbinder mit verbesserter SI-Leistung und einem tiefgezogenen Gehäuse entwickelt. - Kabelbaum:
JAE entwickelte einen USB4 40 Gbps-zertifizierten, passiven Kabelbaum.
Anwendungsbeispiele:
- Smartphones und Tablets
- PCs
- Digitale Foto- und Videokameras
- Bluetooth-Ohrhörer/Kopfhörer
- VR/AR-Headsets
- Monitore
- Hubs und Steckdosen
- USB-Ladegeräte
- Drucker
- POS-Terminals
- Powerbank
Weitere Informationen zur DX07 Serie USB4® von JAE und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.
