Neues Adapter Board RAB3 von Rutronik System Solutions für Radar-Anwendungen zur Abstandsmessung und Personenerkennung

14.05.2024 Unternehmensnachrichten

Zuverlässige Lösungen für die Abstandsmessung sowie die Erkennung von Personen und Oberflächen spielen bei IoT-Anwendungen eine wichtige Rolle. Kleine Radar-Sensoren mit geringem Strombedarf sind dabei besonders gefragt. Mit dem RAB3 erweitern die Experten von Rutronik System Solutions ihre Board-Familie um ein weiteres Adapter Board. Das Entwickler-Board ist für das Testen eines voll integrierten Moduls oder auch einer diskreten Entwicklung konzipiert. Durch die beschleunigte Vorentwicklungsphase und Kostenreduktion bei Proof-of-Concepts trägt das RAB3 dazu bei, Anwendungen schneller zur Marktreife zu bringen.

IoT-Steuerungsanwendungen liegen im Trend und damit auch der Bedarf an Sensorik zur Informationserfassung. Dabei zeichnet sich Radarsensorik als eine robuste und gegenüber äußeren Bedingungen wie Temperaturschwankungen und Sonnen- oder Fremdlicht stabile Technologie aus. „Radar erkennt außerdem Bewegungen, verwendet aber nicht die tatsächlichen Bilder, was einen echten Vorteil für die Privatsphäre darstellt. Mit unserem RAB3 profitieren sie von einer Entwicklungsumgebung, um kompakte und stromsparende Radaranwendungen zu testen”, betont Stephan Menze, Head of Global Innovation Management bei Rutronik.

Modernste Komponenten für das beste Ergebnis

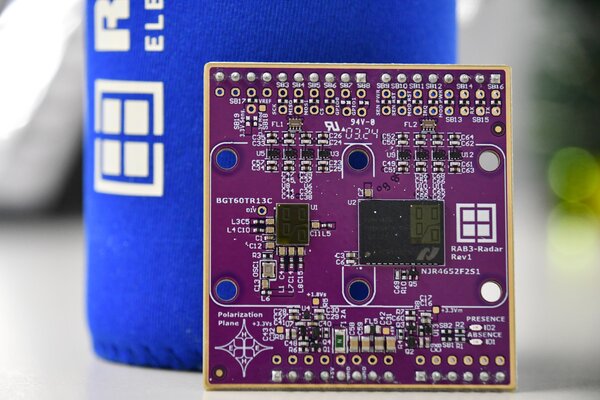

Das Adapter Board RAB3 von Rutronik System Solutions verwendet ausschließlich modernste Bauteile. Eine zentrale Komponente des Adapter Boards ist das Nisshinbo 60GHz Smart Sensor Micro-Modul. Die Radarsensorik bei 60GHz ist eine berührungslose und hochgenaue Messlösung. Abstandsmessungen oder Anwendungen zur Personenzählung können mit dem Abstands-, Winkel- und Zustandserkennungssensor mit Radarwellen im 60-GHz-Band durchgeführt werden. Mit dem Infineon XENSIV™ 60 GHz Radarsensor steht auf dem RAB3 ein diskreter Radar-IC und damit die neueste Radartechnologie zum Testen für Anwendungen bereit. Dank seines kleinen Formfaktors und seines geringen Stromverbrauchs verfügt dieser 60-GHz-Radarsensor über eine Sende- und drei Empfangsantennen. Mit der L-förmigen Antenne können Array-, horizontale und vertikale Winkelmessungen durchgeführt werden. Dies ermöglicht eine fortschrittliche Radarabtastung.

Modulares Konzept ermöglicht vielfältige Entwicklungsprojekte

Dank der Arduino-Schnittstelle lässt sich das Adapter Board einfach mit anderen Base Boards und Adapter Boards von Rutronik System Solutions kombinieren. Das modulare Konzept ermöglicht eine Vielzahl von Ansätzen, um Entwicklungsprojekte schnell, kostengünstig und einfach, aber dennoch technisch anspruchsvoll zu realisieren. Durch die Kombination des RAB3 mit dem Base Board RDK3 ist es möglich, sowohl eine Erkennung ohne Datenschutzprobleme als auch in schlecht beleuchteten bzw. dunklen Umgebungen und eine ortsgebundene Nutzung über Bluetooth® Low Energy zu realisieren. Gerade für Anwendungen wie Personenerkennung und Anwesenheitserkennung in Produktionsstätten, Konferenz- und Ausstellungshallen oder Einkaufszentren bietet diese Kombination vielversprechendes Potenzial.

Es besteht auch die Möglichkeit, das RAB3 mit dem Adapter Board Text To Speech zu kombinieren, das auf der Kernhardware und -software von Epson basiert. Mit diesem zweiten Adapter Board ist es dann möglich, die Sprachausgabe zu nutzen, um z. B. zu kommunizieren, dass sich zu viele Personen in einem Raum oder einer Halle befinden.

Lernen Sie das RAB3 am Rutronik-Stand 659 (Halle 7) auf der PCIM Europe 2024 in Nürnberg kennen.

Mehr Informationen über das Adapter Board RAB3 und Anwendungsbeispiele von Rutronik System Solutions finden Sie unter www.rutronik.com.

Innovatives Hardware-Tool ermöglicht kosteneffiziente Entwicklung von Radar-basierten Applikationen.
