Optische Distanz-Sensormodule mit besonders großem Sichtfeld: Der TMF8820-1A-Sensor von ams OSRAM neu im Rutronik-Portfolio

08.01.2024 Product News

Rutronik nimmt mit denTMF8820-1A neue Distanz-Sensormodule von ams OSRAM ins Sortiment auf. Die direct Time-of-Flight (dToF)-Sensoren unterstützen einen Erfassungsbereich von bis zu 5.000 mm bei einem dynamisch einstellbaren Sichtfeld. Die Verarbeitung der Rohdaten erfolgt auf dem Chip und die Sensoren liefern die Informationen über eine I²C-Schnittstelle. Die geringe Größe eignet sich optimal für Anwendungen mit schmaler Halterung. Sie sind in einem modularen Gehäuse mit integriertem Vertical Cavity Surface Emitting Laser (VCSEL) in einer Tape & Reel-Verpackung unter www.rutronik24.com erhältlich.

Die dToF-Sensoren basieren auf einer Single Photon Avalanche Photodiode (SPAD)-, Time-to-Digital Converter (TDC)- und Histogramm-Technologie.

Durch eine Linse auf dem SPAD ermöglichen die Sensormodule 3 x 3 Zonen-Ausgangsdaten und ein ausgesprochen breites Sichtfeld. Ein Multi-Linsen-Array (MLA) im Gehäuseinneren verbreitert das Field of Illumination (FoI). Die Sensoren sind fähig, Verschmutzungen auf dem Glas zu erkennen und zu kompensieren. Sie erreichen einen Erfassungsbereich von mindestens 10 mm bis zu maximal 5.000 mm und erkennen Objekte in einem sehr breiten Sichtfeld mit höherer Genauigkeit.

Die gesamte Verarbeitung der Rohdaten erfolgt auf dem Chip: So liefern die TMF8820-1A-Sensoren Entfernungsinformationen über ihre I²C-Schnittstelle und sind 13 C-tolerant für einen Betrieb auf einem gemeinsamen I2C / 13 C-Bus. Im Stand-by-Betrieb kommen sie auf einen Stromverbrauch von etwa 8 µA, die Stromaufnahme beim Herunterfahren beträgt 2 µA. Die Leistungsaufnahme bei einem 30 Hz Betrieb liegt bei 141 mW.

Die RoHS-konformen Sensoren funktionieren zuverlässig unter anspruchsvollen Einsatzbedingungen. Sie sind u. a. ideal für Abstandsmessungen oder Objekterkennung zum Beispiel bei Zugangs-Kontrollsystemen, Saugrobotern oder der Erkennung menschlicher Anwesenheit.

Weitere Merkmale:

  • Schneller VCSEL-Treiber mit Schutz
  • Direkte Lichtlaufzeitmessung
  • Histogramm-basierte Architektur
  • Dynamische Deckglaskalibrierung

Anwendungsbeispiele:

  • Mobiltelefone: Abstandsmessung für Kamera-Autofokus
  • Computer und Kommunikation: Anwesenheitserkennung
  • Industrie: Lichtvorhang
  • Robotik: Objekterkennung und Kollisionsvermeidung

Weitere Informationen zu den TMF-1A-Sensoren von ams OSRAM und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.

Kontakt Rutronik:

Luca Seisler | Linemanager | +49 7231 801 1798 | luca.seisler@rutronik.com

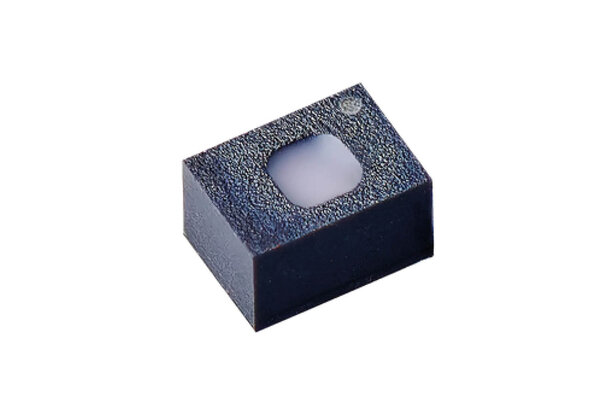

Die TMF8820-1A-Sensormodule von ams OSRAM haben ein großes Sichtfeld für eine Zielentfernung von bis zu 5.000 mm.

Applikationsbild

Applikationsbild

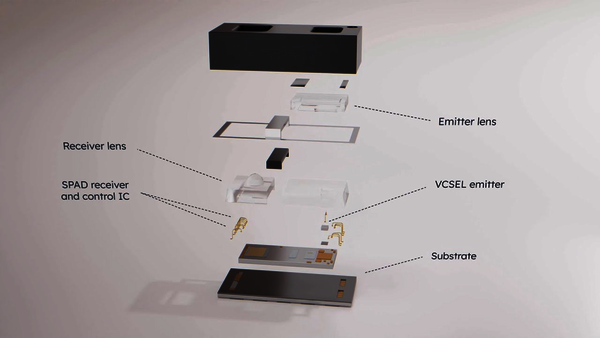

ams OSRAM direkte Time-of-Flight
