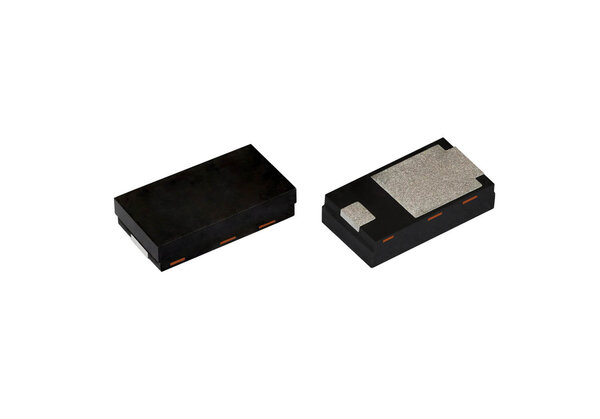

Als erste Produktlinie der neuen Power-DFN-Familie punktet das DFN3820A-Gehäuse besonders mit seiner sehr geringen Grundfläche von 3,8 mm x 2,0 mm und der extrem niedrigen Bauhöhe von 0,88 mm für eine noch effizientere Nutzung der Leiterplattenfläche. So ist das DFN-Gehäuse um 60 %, 44 % bzw. 35 % kleiner als herkömmliche SMB- (DO-214AA) und SMA-Gehäuse (DO-0214AC und SOD128). Gleichzeitig ermöglichen das optimierte Kupfermassendesign und die fortschrittliche Technologie zur Die-Platzierung eine hervorragende thermische Leistung, die den Betrieb bei höheren Nennströmen möglich macht. Die Gleichrichter eignen sich für die Nutzung bei hohen Temperaturen von bis zu +175 °C. Die Wettable Flanks des DFN3820A-Gehäuses ermöglichen eine automatische optische Inspektion (AOI) und machen somit eine Röntgenprüfung obsolet.
Der optimierte Abfall der Vorwärtsspannung (bester der Klasse) auf 0,45 V reduziert Leistungsverluste und erhöht zugleich den Wirkungsgrad. Sie eignen sich auch ideal für die automatisierte Bestückung.

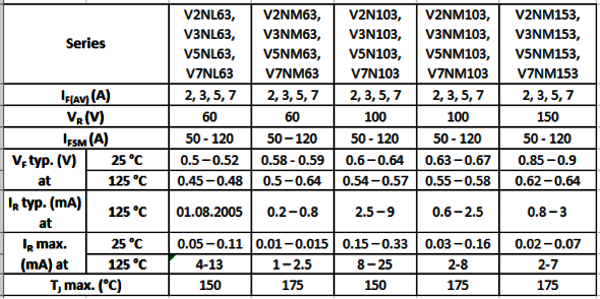

Benefits auf einen Blick:
- Automotive Grade, AEC-Q101-qualifizierte Versionen verfügbar
- Nennstrom bis zu 7 A
- Verfügbar mit Spannungen von 60 V, 100 V und 150 V
- Hochtemperaturbetrieb bis +175 °C
- MSL-1, gemäß J-STD-020
- LF-Spitzenwert von 260 °C
- Mattverzinnte Leitungen erfüllen Whisker-Test nach JESD 201 Klasse 2
- RoHS-konform und halogenfrei
Anwendungsbeispiele:
- Automotive
- Elektronische Steuerungen für Motoren, Airbags und Kraftstoffpumpen
- Sperrung von Rückströmen
- LED-Hintergrundbeleuchtungen
- Fahrassistenz-, Lidar- und Kamerasysteme
- Ladegeräte und Batteriemanagementsysteme in EV und HEV
- 48 V-Bordnetz
- Industrie
- Automatisierte Fertigungsanlagen
- Automatisierte Werkzeuge
- Consumer-Geräte
- Notebooks
- Unterhaltungselektronik
- Telekommunikation
Weitere Informationen zu den Trench-MOS-Barrier-Schottky-Dioden von Vishay und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com. |
