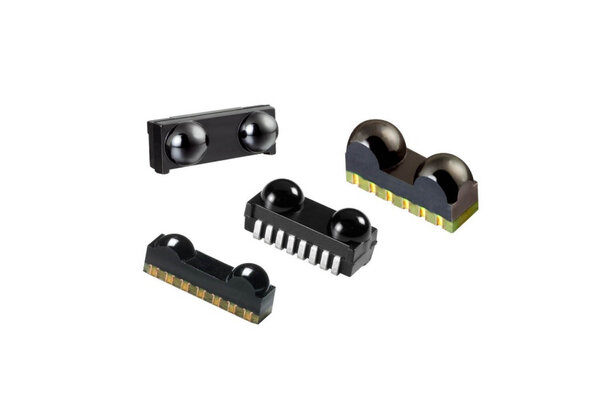

Das Upgrade der Serien TFBS4xx und TFDU4xx besteht jeweils aus einem Fotodetektor, einer Vorverstärkerschaltung und einem IR-Filter in einem einzigen Gehäuse, das in unterschiedlichen Größen als „Top-View“- oder „Side-View“-Gehäuse für die Oberflächenmontage angeboten wird. Die verbesserten Lösungen ermöglichen einen Plug-and-Play-Ersatz für vorhandene Bauelemente der Serie.
Mit diesen IR-Transceiver-Modulen profitieren Kunden von der langfristigen Verfügbarkeit der IRDC-Produkte. Die Drop-in Technik spart zusätzlich Kosten, da ein neues Leiterplatten-Design obsolet ist. Die Module überzeugen durch einen sehr geringen Stromverbrauch mit einem Ruhestrom von < 70 μA und verlängern so die Lebensdauer von Batterien in tragbaren Geräten. Sie arbeiten in einem Betriebsspannungsbereich von 2,4 V bis 5,5 V bei einer Betriebstemperatur von -25 °C bis zu +85 °C.
Die Bauelemente entsprechen der neuesten IrDA®-Spezifikation für die physikalische Schicht, sind abwärtskompatibel und werden in einer Vielzahl von Gehäusegrößen angeboten.
Benefits im Überblick:
- Unterstützt Datenraten bis zu 115,2 kbit / s
- Verbindungsdistanz bis zu 1 Meter
- Geringer Stromverbrauch mit Ruhestrom von < 70 μA,
- Konform mit den neuesten IrDA-Spezifikationen für die physikalische Schicht
- Betriebstemperatur von -25 °C bis zu +85 °C
- Betriebsspannung von 2,4 V bis 5,5 V
- ESD-Robustheit bis 2 kV
- Erhältlich in oberflächenmontierbaren „Side-view“ und „Top-view“-Gehäusen unterschiedlicher Größen
Anwendungsbeispiele:
- Smart Metering: Drahtlose Kommunikation und Datenübertragung in Stromzählern und –Überwachungsgeräten
- Industrielle Automatisierungssteuerungen
- Mobiltelefone
- Medizinische Geräte
- EV-Charging
Übersicht der verfügbaren Gehäusegrößen:
| Part # | Dimensions (mm) |
| TFBS4650 | 1,6 x 6,8 x 2,8 |
| TFBS4652 | 1,6 x 6,8 x 2,8 |
| TFBS4711 | 1,9 x 6 x 3 |
| TFDU4101 | 4 x 9,7 x 4,7 |
| TFDU4301 | 3,1 x 8,5 x 2,5 |
Weitere Informationen der Serien TFBS4xx und TFDU4xx von Vishay und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.
