Zuverlässige Lösung mit innovativem Spulendesign: Pulse EFD15-Leistungstransformator PGT646xNL bei Rutronik

21.07.2022 Know-How

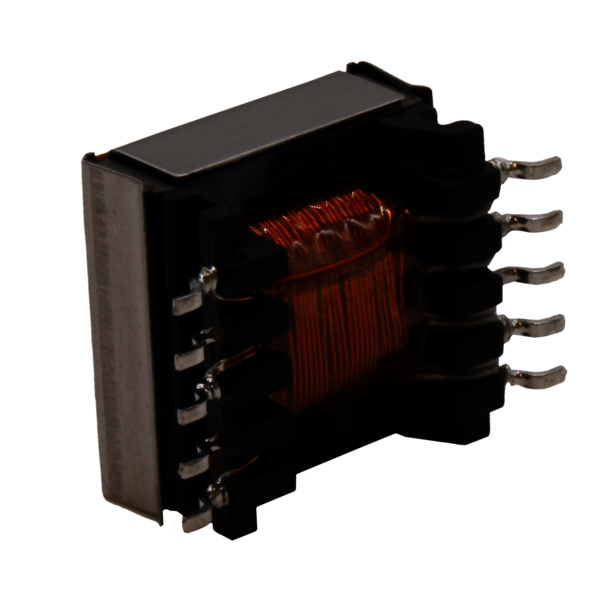

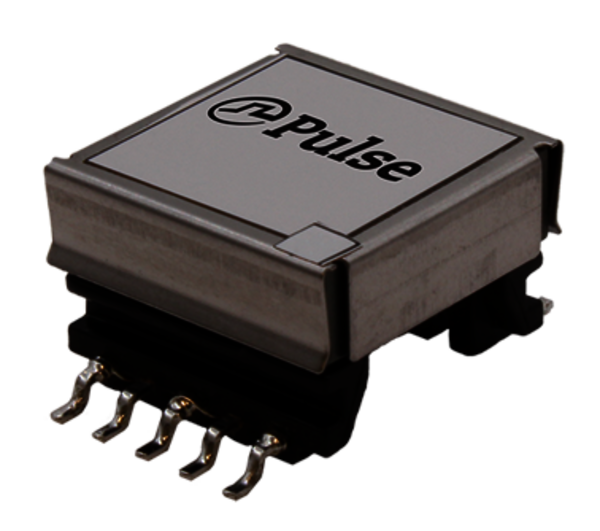

Pulse erweitert mit der PGT646xNL-Serie sein EFD15-Portfolio, welches für die vielseitigen Einsatzmöglichkeiten bei DC/DC-Wandleranwendungen bekannt ist. Die Serie verwendet das derzeit erste 5 + 5 Pin SMD-Plattformdesign seiner Klasse. Das innovative Spulendesign verlängert die Kriechstrecke zwischen Pin und Kern auf mindestens 5,1 mm. Dabei bleibt das Bauteil bei seiner Dimensionierung von 22,0 mm x 16,5 mm x 11 mm und hat somit keinen erhöhten Platzbedarf. Die Auswahl der Drähte und die Konstruktion ermöglichen eine automatisierte Wicklung, die eine besondere Zuverlässigkeit für Hochleistungsanwendungen wie im Industrie- und Automobilumfeld sowie in der Datenkommunikation bietet. Unter www.rutronik24.com ist die Pulse PGT646xNL-Serie erhältlich.

Pulse stellt dabei zwei Transformer vor, die sich in spezifischer Hinsicht durch ihre Spannungsfestigkeit und ihren Eingangsspannungsbereich unterscheiden. Der PGT6465NL verfügt über eine hohe Eingangsspannung und nutzt die gesamte Isolationsfähigkeit der erweiterten Kriechstromplattform mit einer Isolationsspezifikation von 4.000 Vrms. Wohingegen der PGT6466NL die Anforderungen von Niederspanneingänge mit einer Anwendungsisolation von 3.000 VDC erfüllt.

Die PGT646xNL-Serie überzeugt zusätzlich durch den weiten Temperaturbereich von -40 °C bis +125 °C und kann mit einer Flyback-Topologie verwendet werden. Der Leistungsbereich liegt bei bis zu 12,5 Watt.




Weitere Informationen zur Pulse PGT646xNL-Serie und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com.
