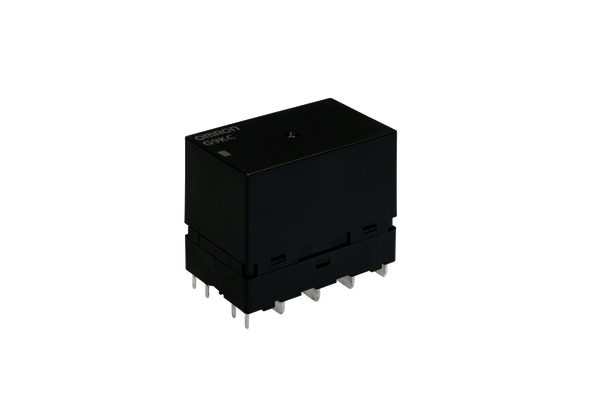

Das Leiterplattenrelais hat vier Pole, einen Kontaktwiderstand und verfügt über einen optionalen Hilfskontakt für eine zuverlässige Fehlererkennung entsprechend der IEC60947-4-1 Spiegelkontaktanforderung. Ihre Ausfallrate (Stufe M – Referenzwert) liegt bei 100 mA bei 24 VDC beim Hauptkontakt und 10 mA bei 5 VDC beim Hilfskontakt. Zusätzlich punkten die Relais mit ihrer hohen Kurzschlussfestigkeit gemäß IEC62955.
Die Komponenten arbeiten verlässlich bei einer Umgebungstemperatur von -40 °C bis +85 °C (ohne Vereisung oder Kondensation). Ihre kompakten Abmessungen belaufen sich auf 35 mm (Breite) x 58 mm (Länge) x 47 mm (Höhe) bei einem Kontaktabstand von 3,6 mm (min.).
Sie eignen sich besonders für den Einsatz in 3-Phasen EVSE Modus 3 (EV-Ladestationen) und sind anwendbar auf die derzeit anspruchsvollsten Modelle mit 22 kW (32 A, 3-phasig 400 VAC) - speziell für den EU-Markt.
Benefits im Überblick:
- 4-polige 40 A-Schaltung
- Niedriger Anfangskontaktwiderstand von 6 mΩ max.
- Hohe Kurzschlussfestigkeit gemäß IEC62955
- Geringe Leistungsaufnahme der Spule: ca. 613 mW mit Haltespannung 35%
- Kompakter Formfaktor
- Hilfskontakt gemäß IEC60947-4-1 Spiegelkontaktanforderung (optional)
Anwendungsbeispiele:
- 3-Phasen EVSE Modus 3 (EV-Ladestation), speziell für den EU-Markt
- Wechselrichter für Solar und Energiespeicher
- Unterbrechungsfreie Stromversorgung (USV)
Weitere Informationen zum G9KC von OMRON und eine direkte Bestellmöglichkeit finden Sie auch auf unserer e-Commerce-Plattform www.rutronik24.com. |
