Rutronik Adapter Board – RAB3 für Radar-Anwendungen
Prüfung von Abstandsmessung und Personenerkennung in einem
Zuverlässige Lösungen für die Abstandsmessung sowie die Erkennung von Personen und Oberflächen spielen bei IoT-Anwendungen eine wichtige Rolle. Kleine Radar-Sensoren mit geringem Strombedarf sind dabei besonders gefragt. Mit dem RAB3 erweitern die Experten von Rutronik System Solutions ihre Board-Familie um ein weiteres Adapter Board, damit Sie damit sowohl den Einsatz eines voll integrierten Moduls als auch die Möglichkeit einer diskreten Entwicklung testen können. Ihre Vorteile dabei: Profitieren Sie von einer kürzeren Vorentwicklungsphase, reduzierten Kosten und einem zeitlichen Vorsprung im Hinblick auf die Time-to-Market. Von Vorteil für Ihre Entwicklungsarbeit ist außerdem, dass alle Adapter Boards und somit auch das RAB3 über eine Arduino-Schnittstelle einfach mit anderen Boards kombiniert werden können. Nutzen Sie diese einzigartige Entwicklungsumgebung von Rutronik System Solutions, um effizient an Ihren Anwendungen zu arbeiten.
Die Vorteile von Radar gegenüber Kamera- und Infrarottechnologien
IoT-Steuerungsanwendungen liegen im Trend und damit auch der Bedarf an Sensorik zur Informationserfassung. Auch andere Technologien wie Kameras und Infrarot werden für ganz ähnliche Anwendungen eingesetzt, wobei Radar im direkten Vergleich hierzu einige ausgesprochene Vorteile bietet. Anwendungen, die sich auf Kameras stützen, um Personen und ihre Bewegungen zu erkennen, bringen aufgrund der Bildaufzeichnung Herausforderungen hinsichtlich des Datenschutzes mit sich. Radar hingegen erkennt Bewegungen, verwendet aber nicht die tatsächlichen Bilder, was einen echten Vorteil für die Privatsphäre darstellt. Ein weiterer Vorteil von Radar gegenüber der Kameratechnologie besteht darin, dass die Erkennung von Bewegungen auch im Dunkeln funktioniert.
Zielmärkte und Anwendungen für Radar:
- Anwesenheitserkennung
- Personenzählung
- Abstandsmessung
Vorteile von Radar:
- Vermeidung datenschutzrechtlicher Hindernisse
- Robuste und stabile Technologie (z. B. robust gegenüber Temperaturschwankungen und gegenüber Sonnen- oder Fremdlicht)
- Erkennung auch in schlecht beleuchteten und dunklen Umgebungen

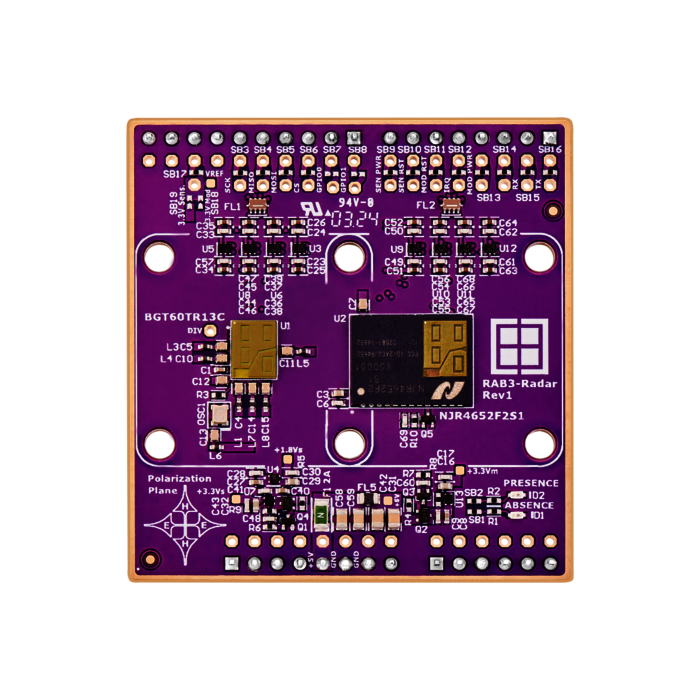

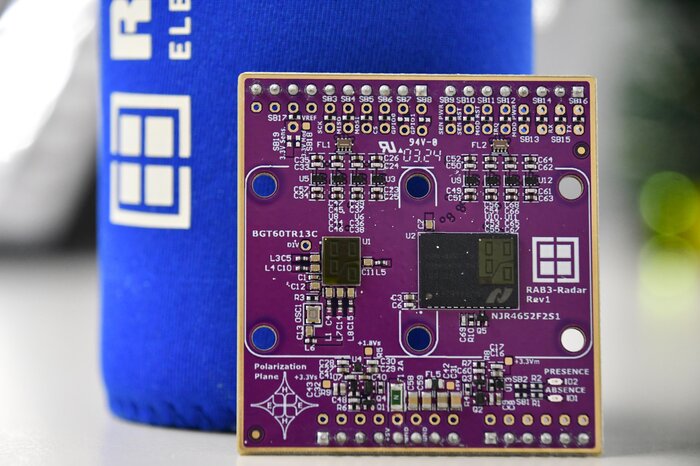

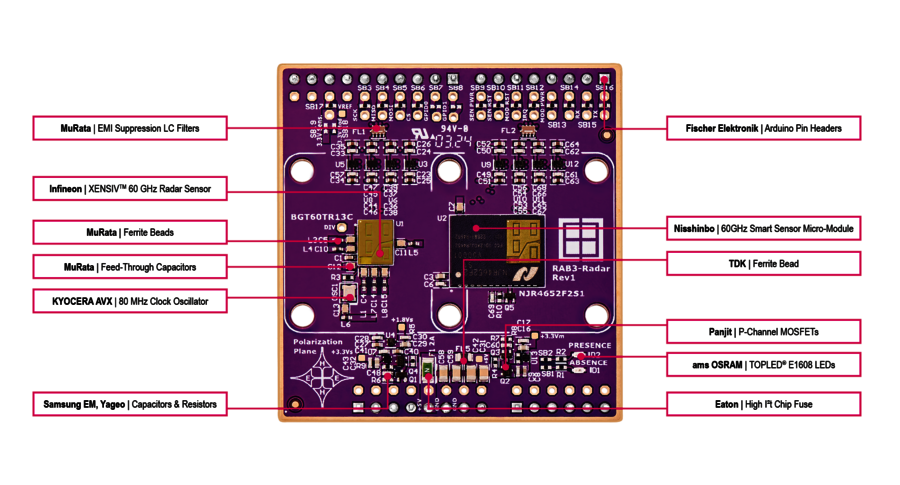

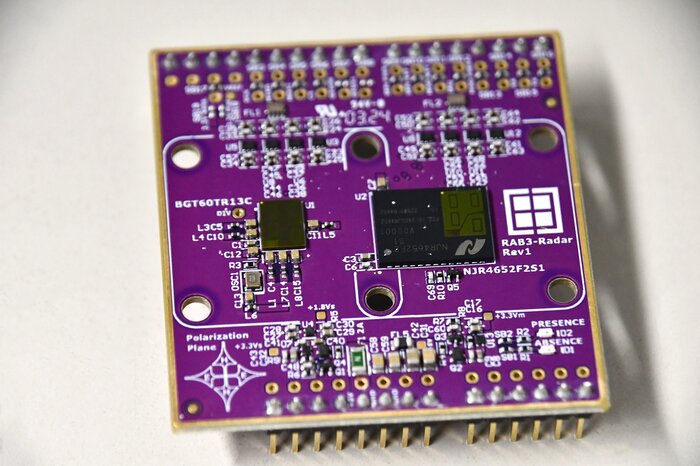

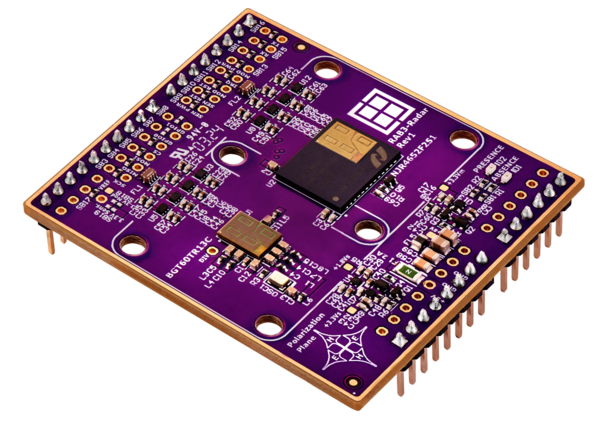

RAB3 vereint modernste Komponenten für Radar

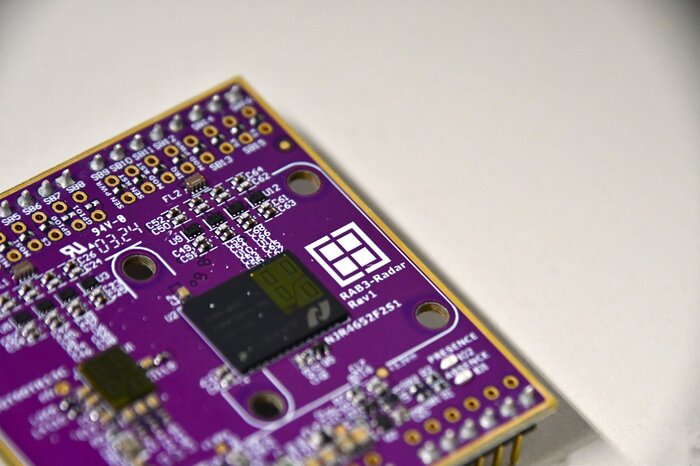

Das Adapter Board RAB3 von Rutronik System Solutions verwendet ausschließlich modernste Komponenten aus dem Rutronik-Portfolio. Eine zentrale Komponente des Adapter Boards ist das Nisshinbo 60GHz Smart Sensor Micro-Modul. Die Radarsensorik bei 60GHz ist eine berührungslose und hochgenaue Messlösung. Realisieren Sie Ihre Anwendung in der Abstandsmessung oder Personenzählung mit dem Abstands-, Winkel- und Zustandserkennungssensor mit Radarwellen im 60GHz Band. Ein weiterer Vorteil von Radar-Sensoren ist, dass sie außerdem hinter bestimmten Materialien verbaut werden können. Sie verbergen sich damit hinter der Oberfläche wie gefließten oder verputzten Wänden. Zum einen sind sie so nicht sichtbar und zum anderen sind sie nicht im Weg bei Reinigungsarbeiten der Oberflächen. Besonders für Umgebungen mit hohen Hygieneanforderungen wie in Krankenhäusern und Pflegeeinrichtungen kann das von Vorteil sein.
Mit dem Infineon XENSIV™ 60GHz Radarsensor steht auf dem RAB3 ein diskreter Radar-IC und damit die neueste Radartechnologie zum Testen für Ihre Anwendung bereit. Dank seines kleinen Formfaktors und seines geringen Stromverbrauchs verfügt dieser 60-GHz-Radarsensor über eine Sende- und drei Empfangsantennen. Mit der L-förmigen Antenne können Sie Array-, horizontale und vertikale Winkelmessungen durchführen. Dies ermöglicht Ihnen eine fortschrittliche Radarabtastung.
Profitieren Sie von der Entwicklung von Applikationen zur Abstandsmessung und Personendetektion mithilfe der Smartphone-App von Rutronik System Solutions mit Firmware-Beispielen. So können Sie mit nur einem Board die Möglichkeit einer diskreten Entwicklung oder den Einsatz eines voll integrierten Moduls testen.
Eine Entwicklungsumgebung – unzählige Anwendungsmöglichkeiten
Dank der Arduino-Schnittstelle lässt sich das Adapter Board einfach mit anderen Base Boards und Adapter Boards von Rutronik System Solutions kombinieren. Das modulare Konzept ermöglicht eine Vielzahl von Ansätzen, um Ihr Entwicklungsprojekt schnell, kostengünstig und einfach, aber dennoch technisch anspruchsvoll zu realisieren.
Durch die Kombination des RAB3 mit dem Base Board RDK3 ist es möglich, sowohl eine Erkennung ohne Datenschutzprobleme als auch in schlecht beleuchteten und dunklen Umgebungen und eine ortsgebundene Nutzung über Bluetooth® Low Energy zu realisieren. Gerade für Anwendungen wie Personenerkennung und Anwesenheitserkennung in Produktionsstätten, Konferenz- und Ausstellungshallen oder Einkaufszentren bietet diese Kombination vielversprechendes Potenzial.
Es besteht auch die Möglichkeit, das RAB3 mit dem Adapter Board Text To Speech zu kombinieren, das auf der Kernhardware und -software von Epson basiert. Mit diesem zweiten Adapter Board ist es dann möglich, die Sprachausgabe zu nutzen, um z. B. zu kommunizieren, dass sich zu viele Personen in einem Raum oder einer Halle befinden. Profitieren Sie von bis zu zwölf Sprachen, die mit dem Text To Speech Adapter Board als Sprachausgabe realisiert werden können.
Vorteile des RAB3:
- Hardware für die Entwicklung von Proof-of-Concepts
- Keine Notwendigkeit, für erste Evaluierungen eigene Hardware zu entwickeln
- Reduziert Kosten, beschleunigt Vorentwicklungsphase und Anwendungen gelangen schneller zur Marktreife
- Schnelles und einfaches Testen der Möglichkeit einer diskreten Entwicklung oder des Einsatzes eines voll integrierten Moduls
- Dank Arduino-Schnittstelle einfach kombinierbar, z. B. mit dem RDK3 von Rutronik System Solutions
- Alle auf dem RAB3 verwendeten Komponenten sind im Rutronik Portfolio zu finden
