Rutronik Development Kit - RDK3

Sichere Wireless-Anwendungen mit dem RDK3 realisieren

Die drahtlose, intelligente Vernetzung einzelner Elemente oder Arbeitsprozesse wird immer wichtiger. Nur mithilfe von vernetzten Systemen lassen sich Arbeitsschritte und Objekte intelligent verbinden und interagieren miteinander. Das RDK3 setzt genau hier an. Ziel der Entwickler von Rutronik System Solutions war es, eine Komplettlösung für Wireless Low-Power-Bluetooth Verbindungen mit hohen Sicherheitsstandards bei extrem niedrigem Stromverbrauch zu entwickeln. Das Base Board versetzt so Hardware- und Firmwareentwickler in die Lage, in der Vorentwicklungsphase den Zeitaufwand sowie die Kosten zu reduzieren. So trägt es maßgeblich dazu bei, dass neue Applikationen wesentlich schneller auf den Markt gebracht werden können.

Download

Flexibel in wachstumsstarken Zukunftsmärkten einsetzbar

Das RDK3 von Rutronik System Solutions bietet Entwicklern im Bereich Konnektivität via Bluetooth einen perfekten Ausgangspunkt zur Entwicklung eigener Proof-of-Concepts. Die Einsatzmöglichkeiten sind vielfältig. So kann das Base Board in einer Vielzahl von IoT-Anwendungen und Cloud-basierten Applikationen in wachstumsstarken Zukunftsmärkten eingesetzt werden. Dazu zählen unter anderem Advanced Robotics, Smart Building, Smart Factory und Healthcare. Unterstützt wird diese Variabilität durch die Integration der Softwarebeispiele von Rutronik System Solutions in die ModusToolbox^TM von Infineon. Dadurch steht eine Entwicklungsumgebung zur Verfügung, wodurch Effizienzgewinne realisiert werden können.

Zum Shop

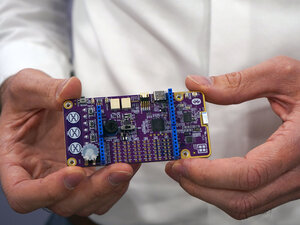

"Mit dem RDK3 bieten wir in einem absoluten Wachstumsmarkt eine flexibel einsetzbare Lösung an. Unser neues Base Board von Rutronik System Solutions unterstützt Embedded-Entwickler im Bereich Wireless Low-Power Bluetooth Verbindungen eigene Entwicklungen schneller voranzutreiben und Kosten zu reduzieren."

- Stephan Menze, Head of Global Innovation Management at Rutronik

Vorteile des RDK3 auf einen Blick:

Bietet eine Komplettlösung für Hard-.und Firmwareentwickler für die Entwicklung eigener Proof-of-Concepts
Modernste Sicherheitsstandards dank der PSoC 64^TM Secured MCU von Infineon
Extrem niedriger Stromverbrauch durch den Einsatz von Bluetooth Low-Energy Technologie
Reduziert Kosten und beschleunigt die Vorentwicklungsphase
Einzigartige Kombination modernster Bauteile, die alle im Produktportfolio von Rutronik verfügbar sind
Experten von Rutronik System Solutions stehen beratend zur Seite
Das RDK3 ist dank der Arduino-Schnittstelle mit allen anderen Adapter Boards von Rutronik System Solutions wie dem HMS Anybus, Text To Speech, RAB1 und RAB2 kombinierbar

Rutronik Solutions Level 3 – Advanced Design Level

Einzigartige Kombination von Komponenten

Was macht das RDK3 so einzigartig? Die Antwort ist einfach: Die Zusammenstellung modernster Bauteile auf nur einem Board durch die Experten von Rutronik System Solutions. Eine vergleichbare Lösung ist auf dem Markt nicht vorhanden. Bei der Auswahl der Komponenten standen die Leistungsfähigkeit, die Verfügbarkeit und das perfekte Zusammenspiel im Vordergrund. Zudem stellt Rutronik System Solution Software-Stacks zur Verfügung, anhand derer Tests unkompliziert durchgeführt werden können.

Advanced Design Level - Rutronik System Solutions

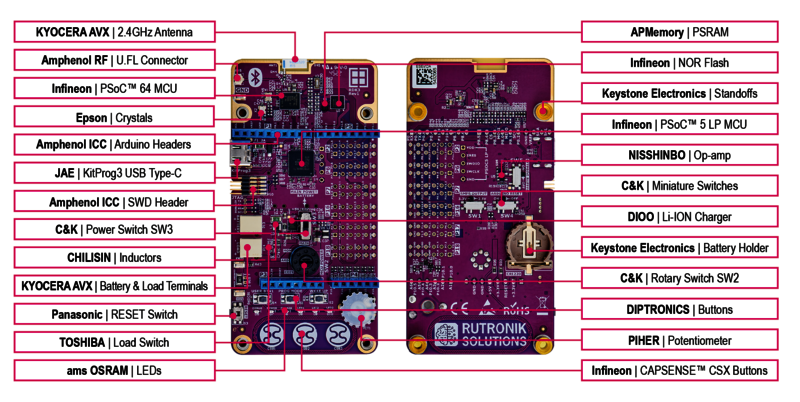

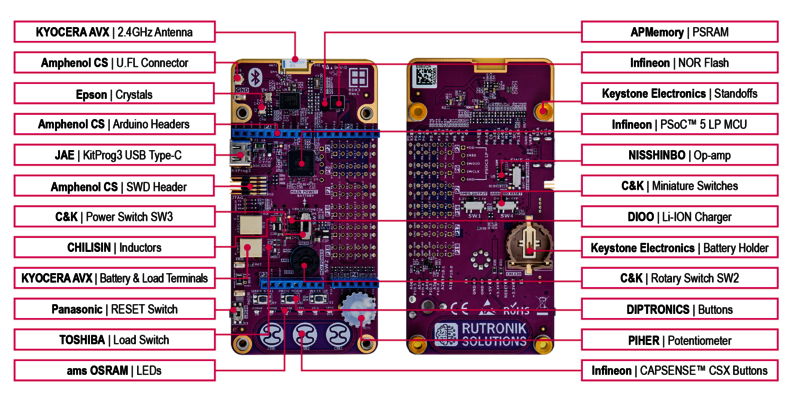

Rutronik Evaluation Kit RDK3 Component Overview

Features:	Description:
CYB06447BZI-BLD53 MCU:	Infineon’s High-Performance, Ultra-Low-Power secured MCU with BLE Subsystem integrated.
CYB06447BZI-BLD53 GPIOs:	All the CYB06447BZI-BLD53 GPIOs are accessible via onboard headers.
KitProg3 Debugger:	On-board debugger KitProg3 with I2C and UART USB bridge. The KitProg3 Debugger is based on a CY8C5868LTI-LP039 PSoC™ 5 LP microcontroller.
10-pin ARM SWD Connector:	10-pin Amphenol ICC SWD header for connecting a J-Link.
USB Type-C Connector:	JAE USB Type-C connector DX07S016JA1R1500 for the KitProg3 debugger.
CAPSENSE™ Buttons:	On-board capacitive buttons based on CAPSENSE™ CSX technology.
APS1604M-3SQR-ZR PSRAM:	APMemory External QSPI 16Mbit PSRAM Memory.
S25FL064LABNFI043 FLASH:	Infineon External QSPI 64Mbit NOR Flash.
M830320 Antenna:	On-board 2.45GHz Bluetooth antenna from Kyocera AVX.
A-1JB U.FL Connector:	U.FL connector for the external Bluetooth antenna from Amphenol RF.
USB0002DP TVS:	Kyocera AVX multilayer ceramic transient voltage suppressors for the USB.
009296002202906 Connectors:	Kyocera AVX 9296 series POKE-HOME connectors.
BD83070GWL Buck/Boost SMPS:	Switching mode power supply from ROHM. Easy to change output voltages between 3.3V and 2.5V.
DIO59020CD12 Charger:	Single Cell Li-ION Battery charger with USB-OTG Boost from DIOO.
CR1220 Battery Socket:	Keystone Electronics Corp. CR1220 coin battery socket for RTC and low-power applications. P/N1056
MCU Current Monitoring:	Current monitoring shunt resistor with Keystone Electronics Corp. P/N5019 test points.
TCK1024G,LF Load Switches:	TOSHIBA Load Switches (with the current limiting capability).
NJU77001F Op-Amp:	NISSHINBO low power amplifier (acts as voltage follower and buffer in KitProg3 circuit).
Arduino Headers:	Amphenol ICC Arduino Headers. Part No: 75915-306LF; 75915-308LF; 75915-310LF;
Mechanical Buttons:	DIPTRONICS tactile buttons. Part No: TBFF22KQR.
Reset Switch:	EVQPUC02K Right-angled tactile switch from Panasonic.
Rotary Switch:	RM107002BCB Rotary switch for power supply selections from C&K.
Slider Switches:	JS202011JCQN Slider switch for power supply selections from C&K.
Potentiometer:	PIHER Potentiometer for ADC peripheral evaluation. Part No.: PT10YV10-103A2020-5-S
Passive components:	Passive components from Samsung EM, Yageo, and ASJ.
Inductors:	CHILISIN Power Inductors. Part No: BKPA002012102R2M00; BDUE002520121R5MQ1; muRata Ferrite Beads. Part No: BLM15BD102SN1D;

Download

Zum Shop

Sicherheit steht an erster Stelle

Sicherheit spielt bei Wireless-Anwendungen eine große Rolle. Um dies zu gewährleisten, basiert das RDK3 auf der PSoC 64^TM Secured MCU von Infineon mit einer Platform Security Architecture (PSA). Der Dual-Core-Microcontroller verfügt über eine dreistufige Hardware- und Firmware basierte Isolation. Der Arm Dual-Cortex-M-Core SOC bietet einen sicheren M0+Kern und führt alle Sicherheitsfunktionen aus. Dieser ist physisch von den Benutzeranwendungen getrennt, die parallel auf dem Arm Cortex-M4 Kern ausgeführt werden. Ergänzend dazu stellt die MCU sichere Elementarfunktionen zur Authentifizierung bereit bspw. mittels Secure Onboarding, Secure Boot und Secure Firmware Updates.

Contact

Rutronik Development Kit RDK3 Features
